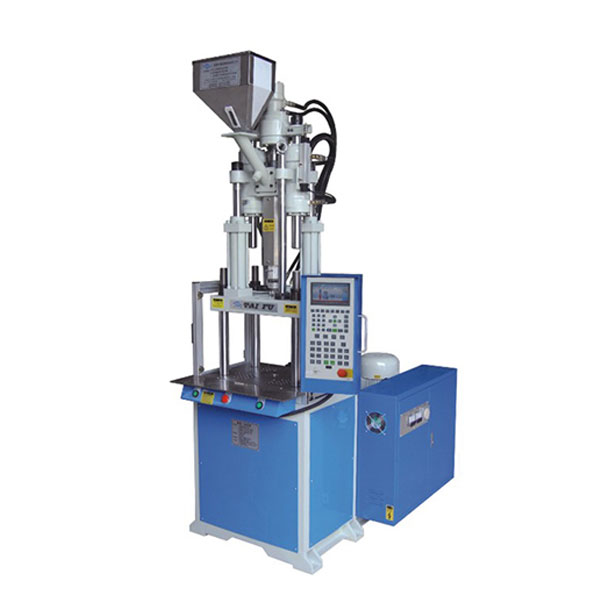

立式注塑机常见故障的判断是按故障方框图按顺序进行检查,综合电路、油路和机械动作,为常见故障的判断提供依据。检查方法如下。

  (1)初步检查初步检查包括操作人员提出故障维修申请和检查一般明显的故障,是维修人员最简捷的故障处理方法之一,是较直觉的反映,如保险丝断,热继电器跳闸等。碰到这样情况,不要忙于处理,要了解设备运行情况,核查一下是否设备有其他严重故障,外部设备是否存在故障隐患。外部设备应包括电源输入、自动空气开关、保险器及闸刀等电气设施,还要包括其他如主控油泵电机电路、去发热筒加热电路、去调模电机电路等是否输出电压正常,有无开路、短路、缺相等隐患。要根据具体部位,顺序检测一下,才能在送电合闸时,心中有数。

另外,外观检查也相当重要。有些故障初期,先从外观上变化,逐步形成故障。例如接触不良,开始时先是发热,逐渐发热引起局部发热,而后过热损坏器件。不论是触点固定座,还是接线端子座,均能烧焦烧坏,最后端子和导线烧断。所以,外观检查既包括视觉,还要有听觉、触觉和嗅觉进行,听觉可以发现机械调校是否正常,油泵电机是否正常,振动是否剧烈,轴承是否良好。触觉可以用手背检查触摸器件运行有无过热,电机是否有过热,电源线缆和电气器件如空气开关接触器、保险器等是否有过热现象。嗅觉可以在检查时,嗅到有无电器件烧焦、烧糊的气味。一般变压器、电机绕组、油掣阀圈以及导线短路损坏都是烧焦,发出气味。在外观检查过程中,物理检查就包括上述几种方式,是维修工作最基本的工作方法,要仔细、严格,可以早期预防故障发生,减小故障带来的损失。

  (2)确定故障通过对设备的初步检查,了解设备的运行状况,再综合设备有关资料和操作说明,对每级和部位器件进行测量,测量数据与正常运行数据进行比较来判断和确定故障。故障发生常与机械、电气、油压有关连,如何分清楚故障也很关键,确定方向还是先从电气部分到油路液压部分,最后再到机械动作部分。所以,每一动作的控制级相当重要,而上一级的输出则是下一级的输入。动作程序的执行还要有互锁制约条件,例如不锁模故障就要看关连锁模的条件是否达到,检查锁模终止开关是否闭合,顶针后退终止开关是否闭合,安全门限位开关是否闭合等条件是否达到。就是这些条件达到,还要求油路及油掣阀正常,机械部分的锁模油缸部分工常,才能进行工作。确定故障是在初步检查基础上发展,根本上还要从对立式注塑机的了解及掌握程度上体现出来。具体机型、主要部件、测试点位置、动作程氏都必须清楚,这对于故障判断和确定非常有帮助。

  (3)找出故障级立式注塑机故障确定之后,要把故障缩小到故障级,把要检测的部件、元器件减少到最低,逐级检测每级输入和输出点的数据参数,通过逐级检测。检测中须注意电路的藕合方式,需要断开测试的要断开,以免在线测试中电路藕合。

  找故障级,须有预先判断能力。因为各种故障症状间相互关系紧密,熟悉立式注塑机各部件的性能。在确定故障之后,预先判断故障级较为重要。故障发生后,不可能全部故障级元器件一一测试,但可通过方框图、电路原理图、油路图综合判断。方框图给出电子电路的功能块相互关系。电路原理给出电子电路中所有器件组合成功能块的关系。还有元件布置图和接线图也十分重要。元件布置图是元器件的实际布置、排布和位置。接线图是电路之间相互联系的枢纽。这两个图对于故障级的判断很有用处。

故障级测试点可直接测量和判断,并且测量方便、简捷、实用、快速。可以用示波器、万用表等仪器来测量、寻找故障级,最通用的是用万用表来测试,如电阻、电压、电流等参数测定。

  (4)找出故障元器件找出故障级后就是找出故障元器件。故障级有可能是一级电路,也可能是一功能块,如何找出故障元器件,处理故障是关键,常用的几种方法例如电路板替换法、元器件替代法,在线测试法可进行快速测试。例如立式注塑机比例压力不正常,达不到注塑压力通过检查和判断,估计故障出现在比例压力方面,而电子放大板输出控制比例压力。所以,更换VCA-060G电子板,经调校后就达到正常。然后,对原电子放大板进行维修检查,测定出光电藕合器4N35性能变坏。虽然输入信号幅值相同,但输出线性度变化范围变小,所以造成压力不正常。

  元器件替代法也是检查电路寻找故障元件的方法之一,尤其在电子元器件性能检测较为困难时,以及对一些不易解决的软故障情况,所以一般对集成电路块和模拟电路块进行元件替代。因为集成或模拟元器件管脚排列较密,常见双列14脚、双列8脚等,焊点多而密,线条细小,焊接时容易损坏电路板,较多地采用IC插座,有双列8脚、双列14脚、双列16脚、…双列40脚等等,替代时只需将原来的器件卸下,换上新装的元器件,然后进行谓校(若有条件的可预先进行集成块老化和筛选最好)。这种方法使用,也要有较成熟的经验,对于故障元件的确定要有把握,以免造成误判。这方面,故障的判断、电路系统的分析、故障的可能原因、实际的维修经验是故障处理的重要内容和方法。

  (5)更换元器件通过上述方法寻找出故障的元器件,需要更换的更换,电路中起重要作用的、性能不良的也要更换。更换元器件首先要了解损坏的元件的技术规格及要求,可通过损坏件的标称值来替换,但原则不能降低原设计标准,如原来电解电容是220u/50V,不能是220u电解电容,耐压可以等于或大于50V,但不可以小于50V耐压值。可根据体积而定。

  若手里没有类似的元器件,要用替代元件时,就要先查清楚原来器件的性能指标和功用,再查清替代元件的功能及指标,还要考虑外型及管脚等。
